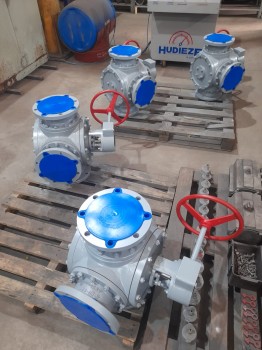

Válvula Esfera 3 Vias

Em sistemas de tubulação que exigem desvio, mistura ou seleção de fluxo entre diferentes linhas, a válvula esfera 3 vias é a solução técnica mais eficiente. Com uma única válvula, é possível realizar funções que normalmente exigiriam múltiplas válvulas de passagem total — simplificando o sistema, reduzindo conexões e diminuindo o risco de vazamentos.

Compacta, de operação rápida e com baixa perda de carga, a válvula de três vias é amplamente utilizada em processos industriais de controle de fluidos, tanto em linhas de serviço quanto em circuitos de processo.

Como funciona a válvula esfera 3 vias?

A válvula esfera de três vias possui uma esfera com furo em formato de L ou T, instalada em um corpo com três conexões. Ao girar 90°, a esfera direciona o fluxo para uma ou duas saídas, dependendo da configuração.

No modelo com furo em L, o fluxo é direcionado entre duas portas — ideal para desvio de linha. No modelo com furo em T, o fluxo pode ser distribuído ou misturado entre as três portas — adequado para mistura ou seleção simultânea de fluxos. A posição da esfera define completamente o caminho do fluido.

Aplicações industriais da válvula esfera 3 vias

A válvula esfera 3 vias resolve situações onde o controle de fluxo entre múltiplas linhas é necessário:

Desvio de produto — alternar o fluxo entre dois destinos sem parar a linha

Mistura de fluidos — combinar dois fluidos em proporções definidas pela posição da esfera

Seleção de fonte — escolher entre duas entradas para alimentar um único consumidor

Bypass de equipamentos — criar um caminho alternativo para manutenção sem interromper o processo

Sistemas de CIP (Cleaning in Place) — direcionar fluidos de limpeza em instalações sanitárias

Presente em plantas de alimentos, bebidas, química, farmacêutica e petroquímica, a válvula de três vias simplifica o layout de tubulação e reduz o número de componentes no sistema.

Configurações e materiais disponíveis

As válvulas esfera de três vias são fabricadas com corpo em aço inoxidável (AISI 316 ou AISI 304) e aço carbono, conforme a aplicação. Estão disponíveis nas normas ANSI e DIN, com portas roscadas, flangeadas ou com extremidades para solda.

Os assentos em PTFE garantem estanqueidade eficiente na maioria dos fluidos industriais. Para aplicações com fluidos abrasivos ou temperaturas elevadas, assentos metálicos são a alternativa indicada.

Perguntas frequentes sobre válvula esfera 3 vias

Qual a diferença entre a esfera em L e a esfera em T?

A esfera em L conecta duas portas de cada vez — ideal para desvio de fluxo. A esfera em T pode conectar as três portas simultaneamente ou fazer diferentes combinações — mais adequada para mistura ou distribuição de fluxo.

A válvula esfera 3 vias pode ser atuada por motor ou pneumático?

Sim. A operação manual pode ser substituída por atuadores pneumáticos, elétricos ou hidráulicos, integrando a válvula a sistemas de controle automático de processo.

A válvula esfera 3 vias é adequada para fluidos viscosos?

Sim. O design da esfera com furo amplo resulta em baixa perda de carga, tornando-a adequada para fluidos viscosos. Para viscosidades muito altas, é importante verificar o torque necessário de operação.

Existe válvula esfera 3 vias em aço inoxidável para uso sanitário?

Sim. Modelos com acabamento interno de Ra adequado, conexões clamp ou DIN 11851 e certificações sanitárias atendem às exigências de processos alimentícios e farmacêuticos.

Qual a faixa de diâmetros disponível para válvulas de 3 vias?

A maioria dos fabricantes atende diâmetros de ½ a 4 polegadas em modelos de três vias, com opções de maior diâmetro disponíveis conforme especificação.

TKS: válvulas esfera 3 vias para controle preciso de fluxo

A TKS fabrica válvulas esfera 3 vias em aço inoxidável e aço carbono, nos padrões ANSI e DIN, com configurações de esfera em L ou T conforme a aplicação. Entregamos qualidade técnica com suporte na especificação e rastreabilidade completa.

Consulte nossa equipe com as especificações do seu processo e receba a indicação técnica mais adequada para a sua linha.
