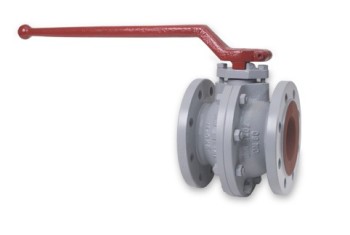

Válvulas Esferas Trunnion

Em aplicações com pressões elevadas, grandes diâmetros ou alta frequência de operação, a válvula esfera convencional com esfera flutuante pode não atender plenamente os requisitos do processo. Para esses cenários, as válvulas esferas trunnion oferecem uma solução técnica superior — com menor torque de operação, melhor vedação e maior durabilidade em serviço severo.

O design trunnion — onde a esfera é suportada por eixos fixos (trunnions) na parte superior e inferior do corpo — elimina o contato contínuo da esfera com os assentos em estado de repouso, reduzindo o desgaste e tornando a operação mais leve, mesmo em diâmetros que seriam inoperáveis com o design flutuante.

Diferença entre esfera flutuante e esfera trunnion

Na válvula de esfera flutuante, a esfera não está mecanicamente fixada — ela flutua entre os assentos e se apoia neles pela pressão do fluido, o que cria a vedação. Esse design funciona bem em diâmetros pequenos e médios, com pressões moderadas.

Na válvula trunnion, a esfera é presa por dois pinos de suporte (trunnions) que absorvem as cargas mecânicas. Os assentos possuem molas que os mantêm em contato com a esfera independentemente da pressão — garantindo vedação mesmo sem pressão de linha. Isso resulta em menor torque de operação e vedação bidirecional confiável.

Quando especificar uma válvula trunnion?

As válvulas esferas trunnion são a escolha técnica correta quando a aplicação apresenta uma ou mais das seguintes características:

Diâmetro nominal acima de 4 polegadas — onde o torque em válvulas flutuantes se torna impraticável

Classe de pressão elevada — ANSI 600 e acima, onde as forças sobre a esfera flutuante são excessivas

Alta frequência de operação — o menor desgaste dos assentos prolonga a vida útil em ciclos contínuos

Necessidade de vedação com baixa pressão diferencial — o assento com mola garante estanqueidade independentemente da pressão

Linhas críticas de processo — onde confiabilidade de vedação é inegociável

Em linhas de oleodutos, gasodutos, plataformas offshore, refinarias e plantas petroquímicas, a válvula trunnion é o padrão da indústria para bloqueio de linhas principais.

Características técnicas e normas de referência

As válvulas trunnion são fabricadas conforme a norma API 6D (para aplicações em dutos e petróleo e gás) e ASME B16.34. O corpo é geralmente em aço carbono ou aço inoxidável, com classes de pressão de 150 a 2500. Assentos metálicos com revestimento de carboneto ou Stellite são os mais utilizados em serviços severos.

Recursos adicionais como drain valve (válvula de dreno do corpo), vent valve, injeção de selante e câmara de lubrificação de assentos são frequentemente incorporados ao projeto para atender os requisitos das normas de segurança de processo.

Perguntas frequentes sobre válvulas esferas trunnion

A válvula trunnion sela com pressão zero na linha?

Sim. O assento com mola mantém contato com a esfera mesmo sem pressão diferencial, garantindo vedação bidirecionalmente mesmo com a linha despressurizada.

Qual a vantagem do menor torque no design trunnion?

Menor torque permite usar atuadores menores e mais econômicos, reduz o desgaste mecânico no mecanismo de operação e possibilita a operação de válvulas de grande porte com menor esforço — manual ou automático.

Válvula trunnion pode ser testada com a válvula instalada na linha?

Sim. Válvulas trunnion com recursos de injeção de selante e teste de assento permitem verificação de estanqueidade com a válvula instalada, sem necessidade de remoção da linha.

A válvula trunnion é mais cara que a válvula com esfera flutuante?

Sim, pelo maior número de componentes e pela complexidade construtiva. Mas em aplicações com os requisitos de pressão, diâmetro e confiabilidade adequados, o custo adicional é amplamente justificado pela vida útil mais longa e menor custo de manutenção.

Válvula trunnion pode ser usada em serviço criogênico?

Sim, com as especificações adequadas: materiais resistentes a baixas temperaturas, vedações compatíveis e extensão de haste para operação à distância da zona fria. O projeto criogênico deve ser qualificado conforme BS 6364 ou norma equivalente.

TKS: válvulas esferas trunnion para serviços críticos

A TKS fornece válvulas esferas trunnion conforme as especificações ANSI e API, com corpos em aço carbono e aço inoxidável para aplicações de alta pressão e grande diâmetro. Nossa equipe técnica auxilia na especificação, na seleção de materiais e nos requisitos de qualificação do produto.

Apresente os requisitos de pressão, temperatura e fluido do seu projeto. Desenvolvemos a solução adequada para as condições mais severas de processo.
