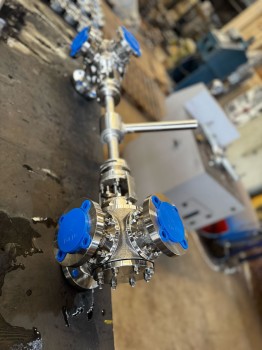

Válvulas Esferas

De todas as categorias de válvulas industriais, as válvulas esferas são as mais amplamente utilizadas em plantas de processo. Combinam operação rápida (90° do aberto ao fechado), excelente estanqueidade, baixa perda de carga e longa vida útil — características que as tornam a primeira escolha para bloqueio e controle de fluxo em dezenas de setores industriais.

Simples em princípio, mas disponíveis em uma vasta gama de materiais, tamanhos, configurações e classes de pressão, as válvulas esfera atendem desde linhas de água de serviço até processos com fluidos agressivos, alta pressão e temperatura elevada.

Como a válvula esfera funciona?

O elemento de controle da válvula esfera é uma esfera com furo central. Quando o furo está alinhado com o fluxo, a válvula está totalmente aberta — com mínima resistência à passagem do fluido. Ao girar 90°, a parte sólida da esfera bloqueia completamente o fluxo, fechando a válvula de forma estanque.

Essa operação de apenas um quarto de volta é o que confere à válvula esfera sua principal vantagem operacional: rapidez de atuação, baixo esforço de operação e compatibilidade com atuadores automáticos — pneumáticos, elétricos ou hidráulicos.

Tipos e configurações disponíveis

As válvulas esferas estão disponíveis em diversas configurações para atender diferentes aplicações:

Passagem total — furo da esfera igual ao diâmetro interno da tubulação, mínima perda de carga

Passagem reduzida — furo menor que o diâmetro da linha, mais compacta e econômica

2 vias — bloqueio simples de fluxo

3 vias — desvio ou mistura de fluxo entre linhas

Esfera flutuante ou trunnion — para diferentes faixas de pressão e diâmetro

Corpo bipartido, tripartido ou monobloco — diferentes características de pressão e manutenção

Materiais e faixas de aplicação

Os materiais mais comuns para o corpo são aço carbono (ASTM A216 WCB), aço inoxidável (AISI 304 e 316) e bronze (para água e vapor de baixa pressão). Os assentos em PTFE atendem a maioria dos serviços; para temperaturas acima de 200°C ou fluidos abrasivos, assentos metálicos são necessários.

O diâmetro nominal varia de ½ a 10 polegadas ou mais em produção padrão, com classes de pressão ANSI 150 a 2500 dependendo do projeto. Os padrões de fabricação incluem ANSI/ASME, API 6D e DIN, assegurando compatibilidade internacional com diferentes sistemas de tubulação.

Perguntas frequentes sobre válvulas esferas

Qual a vantagem das válvulas esfera em relação às válvulas gaveta?

As válvulas esfera operam em apenas 90°, são mais compactas e vedadas, têm menor tempo de abertura e fechamento e exigem menos manutenção. As válvulas gaveta são mais indicadas para operações de estrangulamento contínuo de fluxo.

Válvulas esfera podem ser usadas em serviço de estrangulamento?

Não são recomendadas para estrangulamento contínuo. A esfera parcialmente aberta causa erosão dos assentos e dano à esfera ao longo do tempo. Para controle proporcional de fluxo, válvulas de controle ou globo são mais adequadas.

Qual o tempo de vida útil esperado para válvulas esfera industriais?

Com especificação correta, instalação adequada e manutenção preventiva, válvulas esfera industriais de qualidade operam por décadas. O principal limitador é o desgaste dos assentos, que pode ser corrigido em serviço de manutenção.

Válvulas esfera são adequadas para uso com sólidos em suspensão?

Depende da concentração e do tamanho dos sólidos. Para polpas e fluidos com alta concentração de particulados, válvulas com design especial (como válvulas esfera de furo grande ou de passagem total) são mais indicadas.

Qual a diferença entre válvula esfera com esfera flutuante e com trunnion?

Na esfera flutuante, a esfera se apoia nos assentos sob pressão, vedando por contato. Na esfera trunnion, a esfera é fixada por eixos superior e inferior, reduzindo o torque de operação — indicada para grandes diâmetros e alta pressão.

TKS: portfólio completo de válvulas esferas industriais

A TKS fabrica válvulas esferas em aço carbono e aço inoxidável, de ½ a 10 polegadas, nas configurações bipartida, tripartida e monobloco, nos padrões ANSI e DIN. Com mais de 22.000 itens em portfólio e certificação ISO 9001, atendemos projetos industriais em todo o Brasil.

Consulte nossa equipe e receba a especificação técnica adequada para cada ponto da sua planta.
